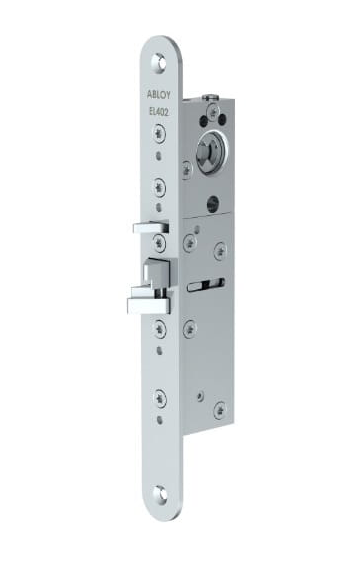

ABLOY EL402 Zamek elektryczny bezklamkowy



Zamek elektryczny bezklamkowy do drzwi profilowych. Łatwy w instalacji i prosty użyciu. Doskonale sprawdza się w drzwiach wejściowych budynków biurowych jako zamek dzienny. W kompletacji z push-pad’em PPE004 stanowi znakomite rozwiązanie do drzwi ewakuacyjnych (EN179 – patrz str. 11 instrukcji montażu). Nadaje się do współpracy z automatami do samoczynnego otwierania drzwi. Możliwa praca w drzwiach wahadłowych (w standardzie jest symetryczny język spustowy). Szeroki zakres napięć zasilania, możliwość konfiguracji NC lub NO i bardzo szybka reakcja na impuls sterujący sprawiają, że jest to uniwersalny zamek do szerokiego stosowania. Zastępuje dotychczasowe zamki EL412 i EL413.

ZASTOSOWANIE:

ABLOY EL402 jest zwykle jest stosowany w drzwiach zewnętrznych budynków apartamentowych oraz w drzwiach wewnętrznych do pomieszczeń biurowych. Zamek wyposażony jest w rygiel dzielony o nowej konstrukcji i zwiększonej trwałości. Podniesiono dzięki temu bezpieczeństwo i jednocześnie zaoferowano efektywny kosztowo sposób elektrycznej kontroli przejścia, bardziej zaawansowany w porównaniu z np. elektrozaczepem.

ABLOY EL402 może być sterowany przez rozmaite urządzenia generujące impulsy elektryczne takie, jak czytnik kart, klawiatura kodowa, zegar. Jest doskonałym rozwiązaniem do systemów kontroli dostępu. Zamek może współpracować z automatem do drzwi uchylnych. Może być montowany tradycyjnie pionowo lub poziomo w ościeżnicy ponad drzwiami. Dzięki unikalnej konstrukcji rygla dzielonego, ABLOY EL402 może być stosowany w drzwiach wahadłowych.

FUNKCJE:

Drzwi można otworzyć przez pchnięcie/ciągnięcie, kiedy aktywny jest impuls elektryczny. ABLOY EL402 może być skonfigurowany jako bez prądu otwarty. Wtedy drzwi można otworzyć przez pchnięcie/ciągnięcie, kiedy sterujący impuls elektryczny jest wyłączony. Zamek zawsze można otworzyć kluczem, pokrętłem bądź dźwignią jednoręczną (push pad). Kiedy drzwi się zamkną, zamek jest automatycznie ryglowany. Nie rekomenduje się zamka ABLOY EL402 do drzwi z dużym prężeniem wstępnym. Zamek nie jest przeznaczony do drzwi przeciwpożarowych. W drzwiach wahadłowych zamek może być zaryglowany dopiero po ustabilizowaniu drzwi w pozycji zamkniętej.in the closed -position.



Instrukcja montażu:





Dane techniczne :

Producent	ASSA ABLOY
Model	EL402
Standard	Skandynawski
Opis	Uniwersalny zamek elektryczny bezklamkowy. W komplecie blacha EA307
Zastosowanie	kontrola dostępu w drzwiach o dużym ruchu; drzwi ewakuacyjne
Drzwi ppoż	Nie
Zasilanie	12 do 24 VDC; przy 12V – spoczynek 240 mA, szczytowo 550 mA
Tryb pracy	NC (ust. fabryczne) lub NO
Regulowany Backset	25, 28, 30, 33, 35 mm (ustawiany)
Wysuw rygla	14,5 mm – uniwersalny rygiel dzielony
Zakres temperatury	od -20° C do +60° C
Blacha czołowa	25 mm
Monitoring	rygiel zablokowany, rygiel zwolniony
Certyfikaty	CE, EN12209 (klasa 3), EN179 (wyjścia ewakuacyjne)
Wykończenie	Chromowana blacha czołowa
