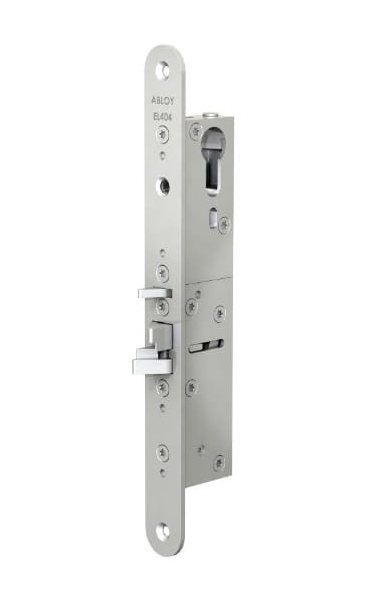

ABLOY EL404 Zamek elektryczny bezklamkowy



Zamek elektryczny bezklamkowy do drzwi profilowych. Łatwy w instalacji i użyciu. Nadaje się do współpracy z automatami do samoczynnego otwierania drzwi. Możliwa praca w drzwiach wahadłowych (w standardzie jest symetryczny język spustowy). Szeroki zakres napięć zasilania, możliwość konfiguracji NC lub NO i bardzo szybka reakcja na impuls sterujący sprawiają, że jest to uniwersalny zamek do szerokiego stosowania. Zastępuje dotychczasowe zamki EL414 i EL415.

Zastosowanie:

ABLOY EL404 jest zwykle jest stosowany w drzwiach zewnętrznych budynków apartamentowych oraz w drzwiach wewnętrznych do pomieszczeń biurowych.

Zamek wyposażony jest w rygiel dzielony o nowej konstrukcji i zwiększonej trwałości. Podniesiono dzięki temu bezpieczeństwo i jednocześnie zaoferowano efektywny kosztowo sposób elektrycznej kontroli przejścia, bardziej zaawansowany w porównaniu z np. elektrozaczepem.

ABLOY EL404 może być sterowany przez rozmaite urządzenia generujące impuly elektryczne takie, jak czytnik kart, klawiatura kodowa, zegar. Jest doskonałym rozwiązaniem do systemów kontroli dostępu. Zamek może współpracować z automatem do drzwi uchylnych. Może być montowany tradycyjnie pionowo lub poziomo w ościeżnicy ponad drzwiami.

Dzięki unikalnej konstrukcji rygla dzielonego, ABLOY EL404 może być stosowany w drzwiach wahadłowych.

Funkcje:

Drzwi można otworzyć przez pchnięcie/ciągnięcie, kiedy aktywny jest impuls elektryczny.

ABLOY EL404 może być skonfigurowany jako bez prądu otwarty. Wtedy drzwi można otworzyć przez pchnięcie/ciągnięcie, kiedy sterujący impuls elektryczny jest wyłączony.

Zamek zawsze można otworzyć kluczem bądź pokrętłem. Kiedy drzwi się zamkną, zamek jest automatycznie ryglowany.

Nie rekomenduje się zamka ABLOY EL404 do drzwi z dużym prężeniem wstępnym.

Zamek nie jest przeznaczony do drzwi przeciwpożarowych.

W drzwiach wahadłowych zamek może być zaryglowany dopiero po ustabilizowaniu drzwi w pozycji zamkniętej.



Instrukcja montażu:







Dane techniczne :

Producent	ASSA ABLOY
Model	EL404
Standard	Skandynawski DIN
Opis	Uniwersalny zamek elektryczny bezklamkowy. W komplecie blacha EA307
Zastosowanie	kontrola dostępu
Drzwi ppoż	Nie
Zasilanie	12 do 24 VDC; przy 12V – spoczynek 240 mA, szczytowo 550 mA
Tryb pracy	NC (ust. fabryczne) lub NO
Regulowany Backset	25, 30, 35 mm (ustawiany)
Wysuw rygla	14,5 mm – uniwersalny rygiel dzielony
Zakres temperatury	od -20° C do +60° C
Blacha czołowa	25 mm
Monitoring	rygiel zablokowany, rygiel zwolniony
Certyfikaty	CE, EN12209 (klasa 3), EN179 (wyjścia ewakuacyjne)
Wykończenie	Chromowana blacha czołowa
