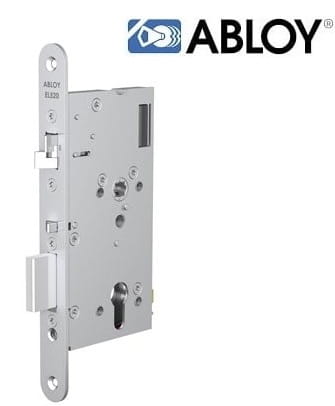

ABLOY EL520 – Zamek elektromotoryczny do jednostronnej lub dwustronnej kontroli dostępu



Zamek elektromotoryczny EL520 może pracować wewnątrz, jak i na zewnątrz budynków. Przeznaczony jest do drzwi pełnych: biurowych, ewakuacyjnych i p.poż. Może współpracować z systemami kontroli dostępu oraz czytnikami autonomicznymi.

Zasuwka wysuwana
Kierunek uniwersalny ( prawy / lewy )
Orzech 9mm
Rozstaw 72mm
Dormas 55,65mm, listwa 20,24mm

kod produktu dormas 55mm/20mm  EL520 100251

kod produktu dormas 55mm/24mm  EL520 100150

kod produktu dormas 65mm/20mm  EL520 100271

kod produktu dormas 65mm/24mm  EL520 100170

Zastosowanie – Funkcje

EL520 Zamek elektromotoryczny przeznaczony do jednostronnej lub dwustronnej kontroli dostępu. Zamek można w każdej chwili odblokować za pomocą klamki lub klucza. W przypadku kontroli jednostronnej stosuje się w następującej kompletacji sztywna gałka po stronie zewnętrznej i klam­ka po stronie wewnętrznej. Natomiast w przypadku dwustronnej kontroli dostępu stosuje się szty­wną gałkę z obu stron. Funkcje monitoringu:

• pozycja rygla,
• pozycja spustu,
• użycie klamki,
• użycie klucza.



Certyfikaty:

Certyfikat IMP klasa C

EN179

EN1125

EN1634-1

EN61000-6-1:2001

EN61000-6-3:2001

.

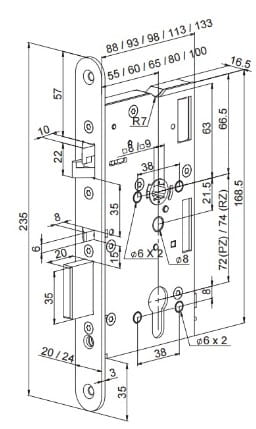

 Instrukcja montażu:





Dane techniczne:

Producent	ASSA ABLOY
Model	EL520
Zastosowanie	kontrola dostępu na drzwiach zewnętrzncyh i o dużym ruchu; drzwi ewakuacyjne
Drzwi ppoż	Tak
Napięcie zasilania	od 12 do 24V DC (- +15%) od 12 do 18V AC (- 10 %, + 15%)
Pobór prądu 12V DC	12V DC maksymalny 1300 mA , normalny 450 mA , spoczynkowy 80 mA
Pobór prądu 24V DC	24V DC maksymalny 600 mA, normalny 220 mA, spoczynkowy 40 mA
Styki mikroprzełączników	maksymalne obciążenie 0,5 A; 30V AC/DC; 10W
Zakres temperatur otoczenia	od -20° C do +60° C
Wysunięcie rygli	20 mm rygiel prostokątny, 10 mm (zatrzask)
Backset	50 / 65 mm
Szerokość blachy czołowej	20,24 mm
Trzpień klamki	9 i 8 mm (adapter 8mm w komplecie z zamkiem)
Wykończenie	Blacha czołowa – stal nierdzewna. Kaseta zamka – powłoka galwaniczna
Akcesoria	Kabel EA218 (6m), EA219 (10m), blachy ościeżnicowe, wkładki DIN
