KUBICA ZAWIAS WPUSZCZANY K2700 CZARNY
Zawias wpuszczany z możliwością regulacji w trzech płaszczyznach (poziomej, pionowej oraz głębokości) dedykowany do drzwi drewnianych bezprzylgowych. Odpowiedni do skrzydeł drzwiowych o grubości 35-45 mm, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej.
Dobór – ilość zawiasów i ich rozmieszczenie na skrzydle
KUBICA K27 – K2700 – 60 kg (max) – 3 zawiasy

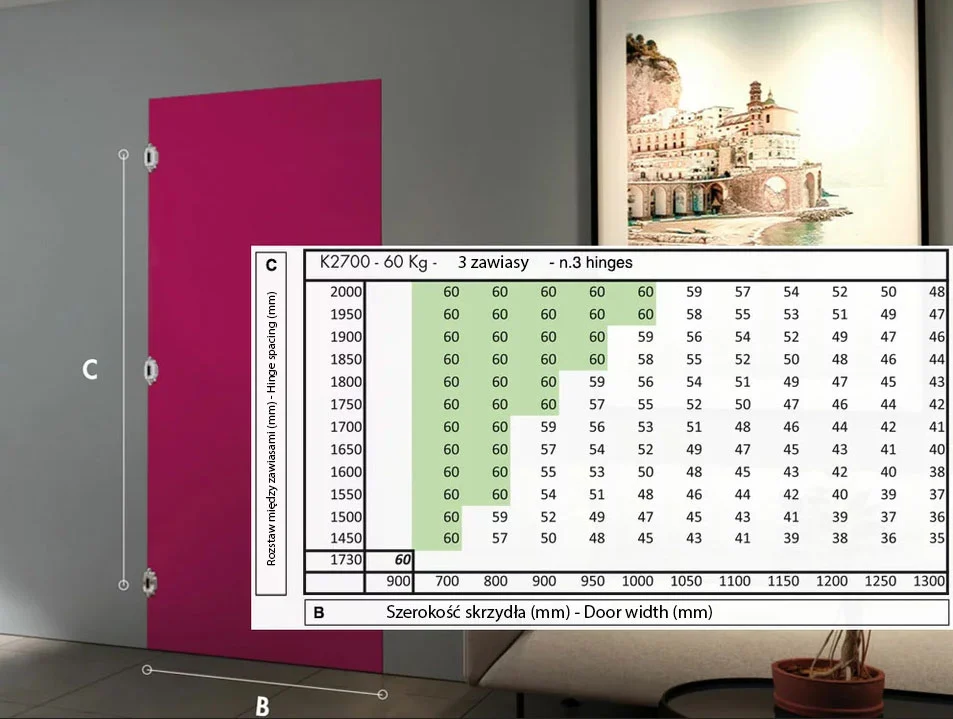

Poniższa tabela określa zależność pomiędzy szerokością skrzydła, a rozstawem skrajnych zawiasów (górnego i dolnego). Wymiar B odnosi się do szerokości skrzydła, a wymiar C do rozstawu pomiędzy zawiasami.
Zawiasy KUBICA K27 (K2700) mogą zostać zamontowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Są odpowiednie do zastosowania w bezprzylgowych drzwiach drewnianych, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej.

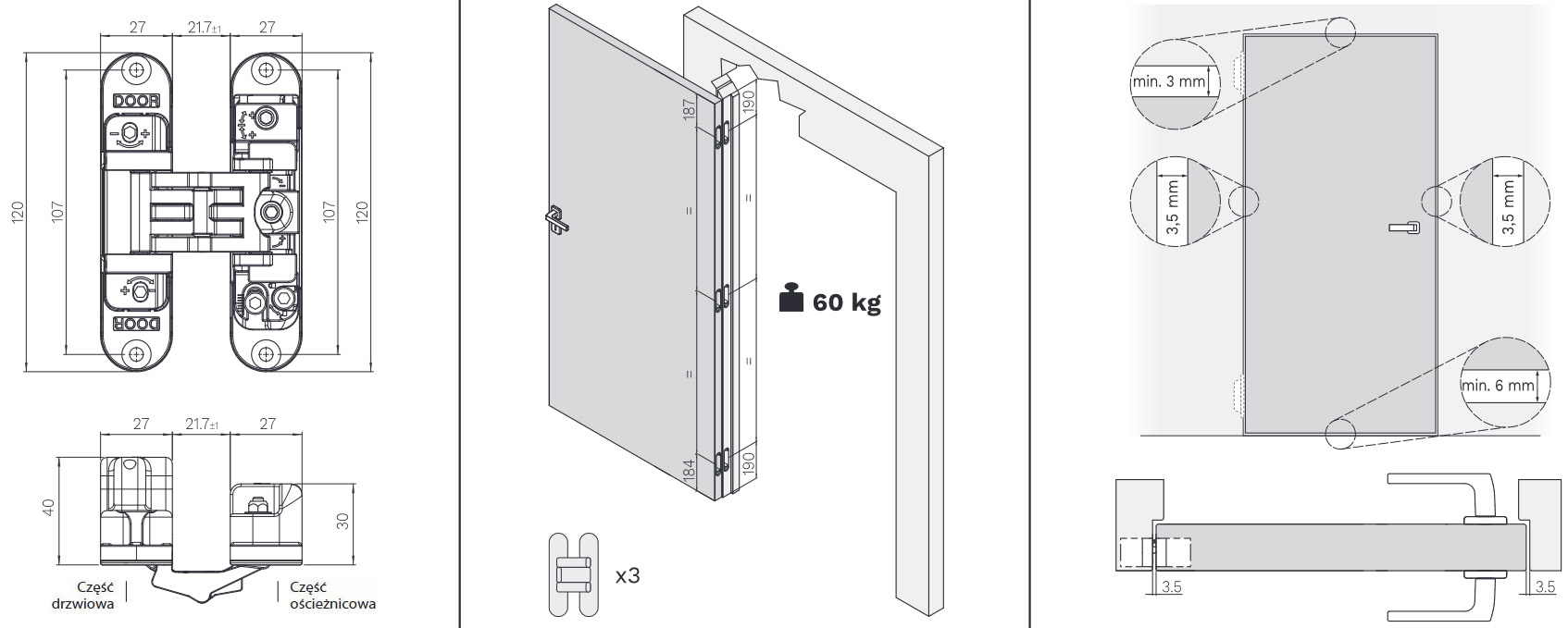

Montaż
Minimalna głębokość frezowania w ościeżnicy, niezbędna do prawidłowego zamontowania zawiasów wynosi 30 mm.
W przypadku tego modelu zawiasu rekomendowane jest stosowanie frezu o następujących parametrach technicznych: Ø=16 mm | L=110 mm | CMT 177.161.11 oraz prowadzenia o średnicy Ø=30 mm. Należy zauważyć, że szczelina pomiędzy skrzydłem instalowanych drzwi, a podłogą musi wynosić co najmniej 6 mm.
Regulacja 3D
- Regulacja pozioma: +3 /- 2 mm
- Regulacja pionowa: +/- 3 mm
- Regulacja głębokości: +/- 1 mm
Regulacja zawiasów nie służy do korekty błędów produkcyjno-montażowych zestawu drzwiowego.
